Otii 来自瑞典的 新型低功耗测量方案

Otii Ace Pro是一款隔离式电源（isolated power supply），这意味着它能够使用同一台Otii设备同时为两个被测设备（DUT）供电并进行测量。

其双通道功能在需要同时评估两个 DUT 的场景下尤其有价值，例如在Mesh 网络中，一个 DUT 的功耗可能取决于另一个 DUT 的活动状态。

所需产品

• Otii Ace Pro

• 外部分流电阻（R）

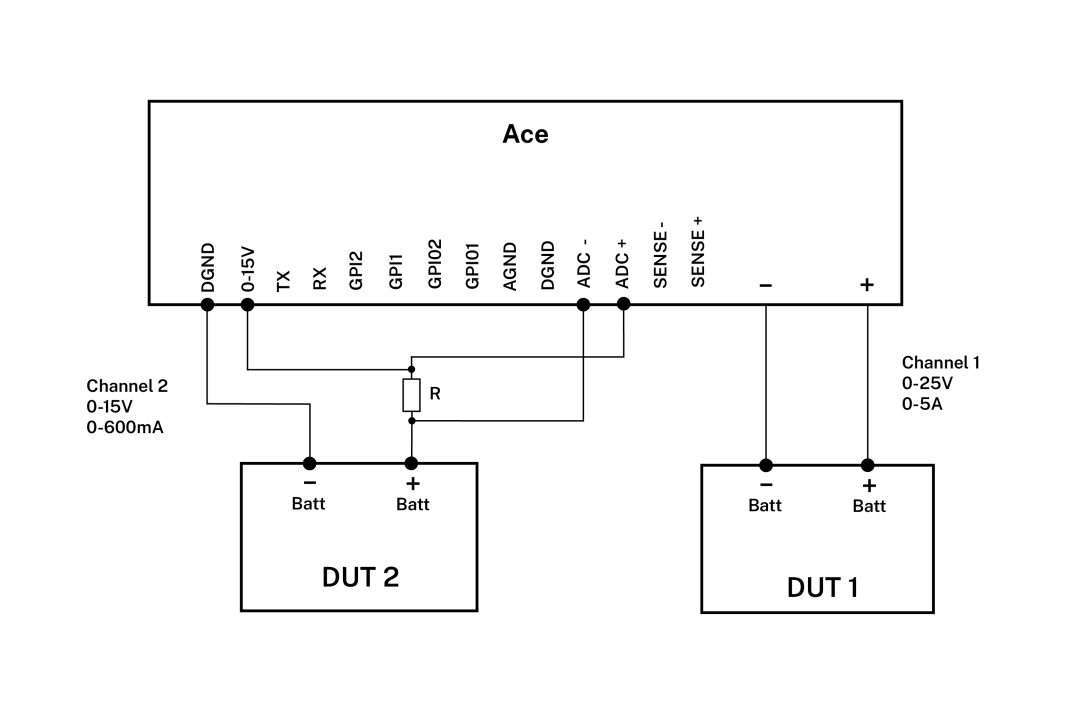

连接方法

• 将 香蕉插头 + 连接至 DUT 1（通道 1）的正极。

• 将 香蕉插头 - 连接至 DUT 1（通道 1）的负极。

• 将分流电阻 R 串联连接在扩展端口的 0–15V 输出引脚与 DUT 2（通道 2）正极之间。

• 将 DGND 连接至 DUT 2（通道 2）的负极。

• 将 ADC+ 连接至分流电阻（R）的高-端。

• 将 ADC- 连接至分流电阻（R）的低端。

1. 在 Otii 应用程序中开始操作




2. 在侧边栏的 “Control（控制）" 区域添加需要使用的 Arc/Ace设备。如有需要，可右键重命名。




3. 在 Ace 设备名字下方，设置 DUT 1 的供电电压。默认将自动进入"供电盒（power box）"模式。为 DUT 1 添加 过流保护（OC protection）。




4. 在 “ADC resistor （电阻）" 中输入分流电阻（R）的数值。




5. 在 “Channels（通道）" 中选择希望记录的测量通道，例如：主电流（main current）、主电压（main voltage）、主功率（main power）

6. 以及用于子系统功耗测量的ADC 电流（ADC current）、ADC 电压（ADC voltage）、ADC 功率（ADC power）。这些通道将在录制曲线中显示。




7. 点击“开始"按钮，开始录制测量。




8. 点击电源On，为 DUT 1（通道 1）供电。




9. 通过设置 “0–15V" 字段中的电压，为 DUT 2（通道 2）供电。当电压设定后将自动开启供电。将电压设为 0 V 即可关闭扩展端口供电。
